1、隧道襯砌拱頂帶模注漿適用范圍
本作業指導書適用于客運專線鐵路隧道襯砌帶模注漿施工。
2、隧道襯砌拱頂帶模注漿作業準備
2.1 內業技術準備
⑴在施工前組織技術人員認真學習實施性施工組織設計，閱讀、審核施工圖紙，澄清有關技術問題。
⑵熟悉規范和技術標準，查閱相關施工案例，認真調查隧道圍巖地質情況、了解施工條件、技術水平和設備裝置的施工參數。
⑶制定施工安全保證措施，對施工人員進行技術交底，對參加施工人員進行上崗前技術培訓，考核合格后持證上崗。
2.2 外業技術準備
⑴預貼花管、注漿材料等施工材料的采購，注漿等設備的選用與采購。
⑵材料的試驗，配合比的設計。
⑶水、風、電的設置，其他輔助措施的準備。
⑷按工藝要求改造二襯臺車。
3、隧道襯砌臺車拱頂帶模注漿技術要求
⑴ 二次襯臺車模板上設置垂直注漿孔、排氣孔，澆筑混凝土前在臺車底模注漿孔上安裝SM-RPC注漿管，注漿時機為拱頂混凝土澆筑完成2h后，脫模前開始注漿，至排氣孔和端頭模流出濃漿即結束注漿。
⑵ 帶模注漿應采用微膨脹性水泥砂漿，有特殊要求的地段可采用強度高，流動性好的自流平水泥砂漿。
⑶ 注漿過程中，如果注漿壓力超過1.0MPa未出濃漿，即更換注漿孔注漿，直至注漿滿足要求。要求每板襯砌均需進行防水層內側空隙回填注漿，注漿過程中嚴格控制注漿壓力。
⑷ 注漿效果檢查可以通過無損檢測方法，對于不滿足要求的地段必須進行補孔注漿。
4、隧道襯砌拱頂帶模注漿施工程序與工藝流程
4.1 施工程序
防水板施工→安裝RPC注漿管→襯砌混凝土施工→回填注漿→拆?！{效果檢查→結束

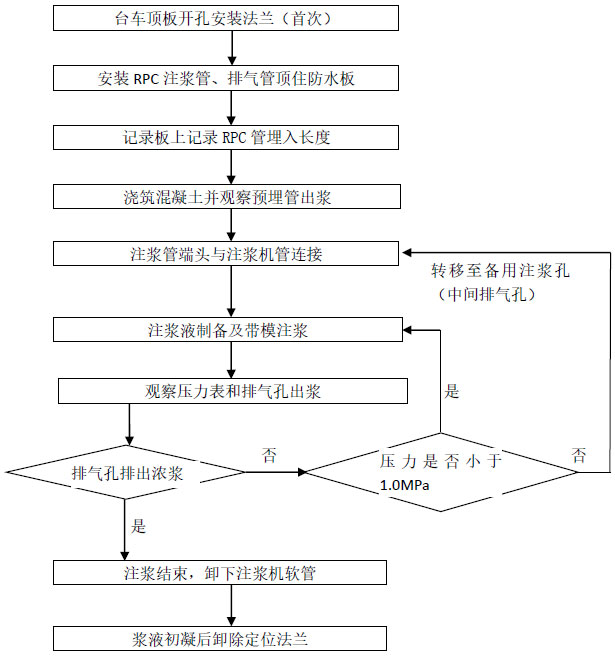

4.2 工藝流程

4.3工藝優點
⑴二襯模板頂部預留注漿管及注漿排氣孔，同時兼做檢查拱頂混凝土是否飽滿的觀察孔。
⑵采用SM-RPC注漿管簡稱RPC管、微膨脹緩凝早強充填砂漿、制漿注漿一體機等灌注設備，設備簡單，走行及操作方便。
⑶操作簡便，注漿一板二襯只需2h左右，且不占用正常二襯施工時間。
⑷帶模注漿可在混凝土初凝時開始注漿，且注漿壓力遠高于脫模后的注漿壓力，提高襯砌混凝土與注漿處理漿液的整體性，修復各種混凝土缺陷。
⑸帶模注漿時，由于受到臺車模版的保護，二襯混凝土不會破壞。一般混凝土澆筑壓力超過6MPa，注漿漿液的壓力一般不超過1.0MPa。
5、隧道襯砌拱頂帶模注漿施工注意事項
⑴ 拱部防水層鋪設前，要重點對隧道拱部初期支護噴射混凝土表面進行處理，確保平整度符合設計要求；并確保拱部防水層鋪設松緊適度并密貼，避免過緊或過松使得防水板形成下拉脫空或褶皺鼓包；同時確保拱部防水層焊點焊接牢固可靠。
⑵注漿過程中，如果注漿壓力超過1.0MPa未出濃漿，即更換注漿孔注漿，直至注漿滿足要求。要求每班襯砌均需進行回填注漿，注漿過程中要嚴格控制注漿壓力。

6、隧道襯砌拱頂帶模注漿勞動力組織
運輸司機2人、漿液拌制2人、注漿2人、普工4人。
7、隧道襯砌拱頂帶模注漿材料要求
⑴ 早強砂漿
高流動性微膨脹早強充填砂漿，簡稱充填砂漿，無泌水、微膨脹、早強、高強，優異的自流平性能，較長的可施工時間。
⑵ SM-RPC管
SM-RPC 為一種改進RPC材料制作的高性能水泥基制品，強度搞、耐久性好，與混凝土之間具有良好的粘結力。
8、隧道襯砌拱頂帶模注漿機具設備配置
注漿機1臺、裝載機1輛、水泥漿液攪拌機1臺、罐車1輛。
9、隧道襯砌拱頂帶模注漿質量控制及檢驗
⑴ 二次襯臺車模板上設置垂直注漿孔、排氣孔，澆筑混凝土前在臺車底模注漿孔上安裝SM-RPC注漿管，注漿時機為拱頂混凝土澆筑完成2h后，脫模前開始注漿，至排氣孔和端頭模流出濃漿即結束注漿。
⑵ 帶模注漿應采用微膨脹性水泥砂漿，有特殊要求的地段可采用強度高，流動性好的自流平水泥砂漿。
⑶ 注漿過程中，如果注漿壓力超過1.0MPa未出濃漿，即更換注漿孔注漿，直至注漿滿足要求。要求每板襯砌均需進行防水層內側空隙回填注漿，注漿過程中嚴格控制注漿壓力。
⑷ 注漿效果檢查可以通過無損檢測方法，對于不滿足要求的地段必須進行補孔注漿。
10、隧道襯砌拱頂帶模注漿安全及環保要求
10.1 安全要求
⑴建立完善的施工安全保證體系，加強施工作業中的安全檢查，確保作業標準化、規范化。
⑵為保證施工安全，現場要求專人統一指揮，并設一名專職安全員負責現場的安全工作，堅持班前進行安全教育制度。
⑶施工區域設置警示標志，嚴禁非工作人員出入。
⑷施工中對機械設備進行定期檢查、養護、維修。
堅持安全教育，加強全員安全意識教育。
⑹嚴格按設計及施工規范要求進行施工，認真執行相關的施工安全規程
⑺注漿時，操作人員戴口罩、眼鏡和膠手套；
⑻施工現場使用的手持照明燈使用36V的安全電壓。
⑼嚴格按作業指導書進行施工，提前作好安全技術交底。
⑽注漿施工時由技術人員統一指揮，各就其位，并嚴格執行注漿管理程序。注漿結束后需對注漿設備進行認真清洗，設備退出現場后及時保養。全面保證注漿作業安全、工程環境安全和設備人員安全。

10.2 環保要求
⑴在工程施工過程中嚴格遵守國家、地方政府、鐵路總公司和北京鐵路局下發的有關環境保護的法律、法規和規章。
⑵各類施工機械、機具采取定人定點控制，對操作人員進行安全、環保教育。
⑶特種作業人員持證上崗，并對作業人員配有相關的勞動防護。對可能出現的粉塵采取噴霧降塵的方法。
⑷設立專用排漿溝、集漿坑，對廢漿、污水進行集中沉淀處理后，再進行排放至指定位置，認真做好無害化處理，從根本上防止施工廢漿亂流。
⑸將施工場地和作業限制在工程建設允許的范圍內，合理布置、規范圍擋、圍護，做到各種標牌清楚、齊全，標識醒目，施工場地整潔文明。
